Zellenradschleusen

Zellenradschleuse ZSL groß und klein
Zellenradschleuse

Dosieren, Einspeisen, Austragen – Unsere Zellenradschleusen

Zellenradschleusen werden vornehmlich in industriellen Prozessen zur Dosierung, zur Einspeisung oder zur Austragung von Granulaten und Produkten eingesetzt, die eine staubförmige oder feinkörnige Struktur besitzen. Zellenradschleusen tragen dazu bei, die Behandlung von Pulvern und Granulaten auf unterschiedlichen Ebenen sicher, effizient und schonend zu gestalten. In der Nahrungsmittelindustrie und in Chemieunternehmen sind Zellenradschleusen ebenso im Einsatz wie bei der Produktion von Kunststoffen und in der Mineralstoffindustrie.

Aufgrund der immer größer werdenden Herausforderung an Sicherheit und Explosionsschutz sind unsere Zellenradschleusen gemäß Richtlinie 2014/34/EU EG-Baumuster geprüft. Sie erfüllen die Kategorieanforderungen KAT 1, KAT 2 und KAT 3 und sind demnach für den Einsatz in Zone 20, Zone 21 und Zone 22 geeignet.
Zusätzlich sind unsere Zellenradschleusen auch auf die Eigenschaft „Schutzsystem“ geprüft und zertifiziert. Die explosionstechnischen Prüfungen hinsichtlich Zündquellensicherheit und Flammendurchschlagssicherheit wurden bei europäisch zertifizierten Notified bodies durchgeführt.

Standard Leistungsdaten

Max. Druckdifferenz: 8.000 – 80.000 Pa
Durchsatzvolumen: 7,5 – 9.122 m³/h

individuelle Anforderungen?

Neben dem Standard-Portfolio erarbeiten wir maßgeschneiderte Lösungen in Abstimmung mit dem Kunden.
Nehmen Sie Kontakt auf. Wir beraten Sie gerne.

Kontakt aufnehmen!

UNSERE ZELLENRADSCHLEUSEN-TYPEN

Zellenradschleusen

Zellenradschleusen

zsl

Zellenradschleusen

Zellenradschleusen

zss & zss-ck

Zellenradschleusen

Zellenradschleusen

zsm

Zellenradschleusen

Zellenradschleusen

zsg

Aufgaben

  • Austragen
  • Absperren
  • Entkoppeln
  • Dosieren
  • Einspeisen
  • Transportieren

Schüttgüter

  • Körnig
  • Pulvrig
  • Feinpulvrig
  • Faserig
  • Granulatförmig
  • Fetthaltig

Branchen

Einsatzgebiete der Scheuch COMPONENTS Zellenradschleusen

Wie ist eine Zellenradschleuse aufgebaut?

Kernkomponente einer Zellenradschleuse ist ein Rotor, der in einem exakt auf die jeweilige Größe angepassten Gehäuse sitzt. Durch einen mit dem Gehäuse verbundenen Einlauf gelangt das Fördergut in die Rotorzelle, in der es kontinuierlich weiter transportiert und dosiert in den ebenfalls mit dem Gehäuse verbundenen Auslass überführt wird.

Weitere Komponenten einer Zellenradschleuse sind das Lager, der Lagerdeckel und die Rotorabdichtung.

Welche Funktion hat eine Zellenradschleuse?

Eine Zellenradschleuse kann je nach Bedarf unterschiedliche Funktionen wahrnehmen. Die Hauptaufgabe ist die dosierte Abgabe des Schüttgutes zur weiteren Behandlung.
Unter Silos und anderen Depots verbaut, vermindern sie den Druck des Schüttgutes auf die unmittelbar nachfolgenden Komponenten einer Transportkette. Durch die dosierte Abgabe entlasten sie Trogförderschnecken und andere Systeme wie etwa Waagen. Wird mit brennbaren Gütern gearbeitet, werden Zellenradschleusen auch als Rückbrandsicherung eingesetzt.

Welche Arten von Zellenradschleusen gibt es?

Je nach Aufgabenstellung kommen unterschiedliche Zellenradschleusen zum Einsatz. Gerne informieren wir Sie über die spezifischen Eigenschaften unserer verschiedenen Produkte. Kleine Zellenradschleusen oder Schleusen für große Volumina – Scheuch COMPONENTS hat die passende Lösung für Sie.

In unserem Angebot finden Sie folgende Typen:

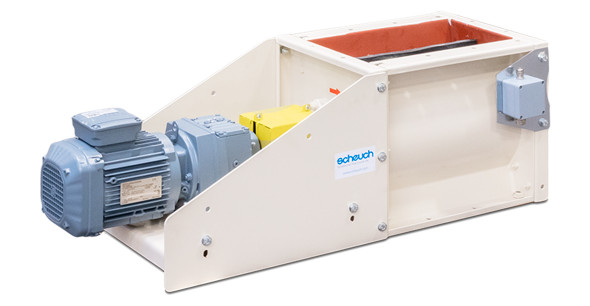

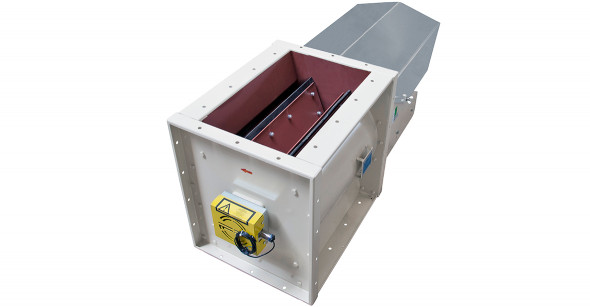

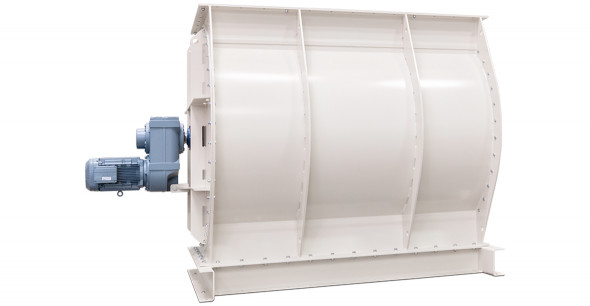

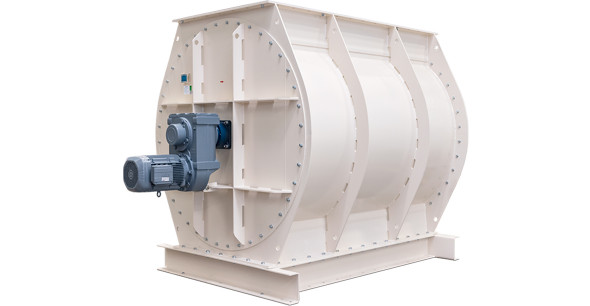

Zellenradschleuse zsl

Dieser Type ist für fließfähige Stäube, großvolumige Späne und leichte Fasern geeignet. Die zsl besitzt Rotorblätter mit antistatischen und elastischen Dichtlippen, welche in einem verschraubten Gehäuse verbaut sind.

max. Differenzdruck: 8.000 Pa
Durchsatzvolumen: 35 bis 9.122 m³/h

Datenblatt zsl Zellenradschleusen

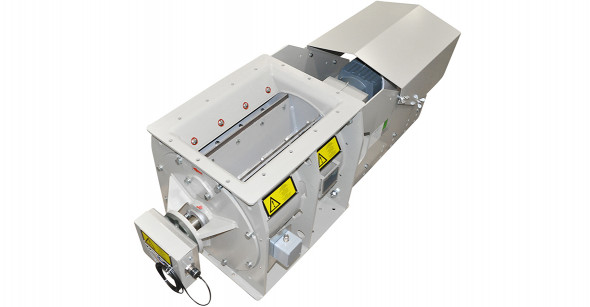

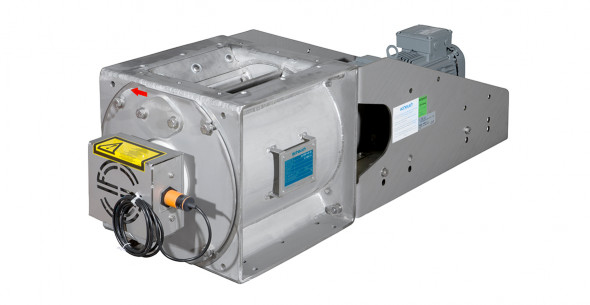

Zellenradschleuse ZSS & ZSS-CK

Die zss eignet sich für die Verwendung von nicht metallische Späne sowie für fließfähige Stäube mit hartem und feinem Korn. Das Gehäuse ist in massiver Schweißkonstruktion gefertigt und die Gehäusebohrung ist hartverchromt. Die einstellbaren Leisten des verschleißfesten Rotors aus Stahl können an das jeweilige Fördergut angepasst werden.

Die zss-ck ist für das Fördermedium Kohlestaub zertifiziert. Aufgrund des Nachglimmverhaltens der Kohlestäube hat Scheuch COMPONENST die Konstruktion entsprechend angepasst. Auch diese Schleuse wurde nach der Norm 2014/34/EU EG-Baumuster geprüft.

max. Differenzdruck: 80.000 Pa
Durchsatzvolumen: 25 bis 830 m³/h

Datenblatt zss Zellenradschleusen
Datenblatt zss ck Zellenradschleusen

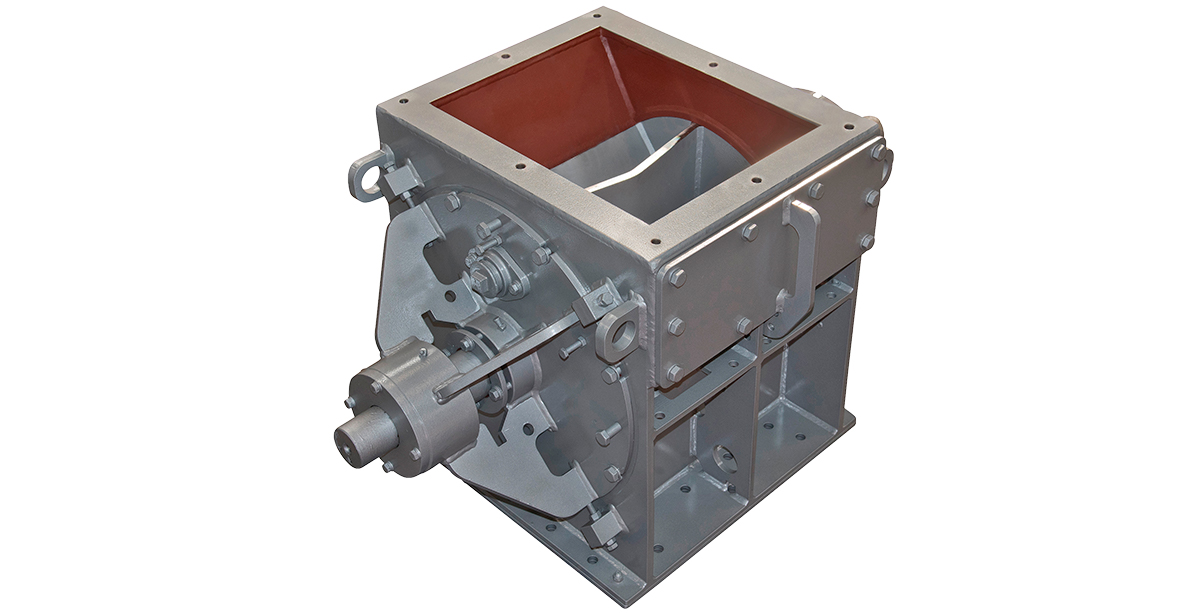

Zellenradschleuse ZSM

Mit einem Gehäuse in massiver Schweißkonstruktion aus hochfestem Stahl und einem Roter aus verschleißfestem Stahl, ist die zsm Zellenradschleuse die robusteste Schleuse. Dieser Type eignet sich für fließfähige Stäube und großvolumige Holzspäne. Das Abhacken größerer Holzstücke im Fördergut ermöglichen die ein- und ausfallseitigen Messer.

max. Differenzdruck: 80.000 Pa
Durchsatzvolumen: 120 bis 2.625 m³/h

Datenblatt zsm Zellenradschleusen

Zellenradschleuse ZSG

Für fließfähige Stäube mit hartem und feinem Korn wird der Type zsg verwendet. In der Standardausführung sind das Gehäuse und der Vollblattrotor aus Grauguss. Je nach Fördergut bietet Scheuch COMPONENTS verschiedene Leistenausführungen am Rotor an.

max. Differenzdruck: 25.000 Pa
Durchsatzvolumen: 7,5 bis 15 m³/h

Datenblatt zsg Zellenradschleusen

Sie haben Fragen?

Welche Zellenradschleuse passt zu welcher Aufgabe?

Die Wahl der passenden Zellenradschleuse ist abhängig von den individuellen Anforderungen. Gemeinsam mit Ihnen suchen wir nach der optimalen Lösung für die von Ihnen zu bewältigenden Aufgaben. Unabhängig von der Funktion haben wir Zellenradschleusen in unterschiedlichen Größen im Angebot, die optimal auf die jeweilige Drehzahl der Förderanlagen angepasst werden können.

Wie lange dauert die Reinigung einer Zellenradschleuse bei einem Chargenwechsel?

Flexibilität und Vielfalt im Angebot werden immer wichtiger. Deshalb sind unsere Zellenradschleusen so konstruiert, dass eine Reinigung in kürzester Zeit möglich ist. So ist gewährleistet, dass bei einem Wechsel der Charge oder des Schüttguts die Produktion schnell wieder anlaufen kann. Alle zu säubernden Komponenten sind leicht zugänglich und schnell zu reinigen. Auf diese Weise lassen sich die Reinigungszeiten drastisch reduzieren und die Produktivität erhöhen.

Wussten Sie, dass ...

... Scheuch COMPONENTS auch bei Edelstahlschleusen eine explosionssichere Entkopplung gewährleistet?

Anfrageformular
Zellenradschleusen

Die Scheuch COMPONENTS GmbH verfügt über ein breites Spektrum an Zellenradschleusen. Um Ihnen ein Angebot, abgestimmt auf Ihre Bedürfnisse, erstellen zu können, bitten wir Sie, dieses Formular vollständig auszufüllen.

Wir freuen uns darauf, mit Ihnen eine maßgeschneiderte Lösung zu erarbeiten.

Zum Anfrageformular
